16 Ton Tek Kirişli Gezer Vinçli Kapasite
- May 03, 2018 -

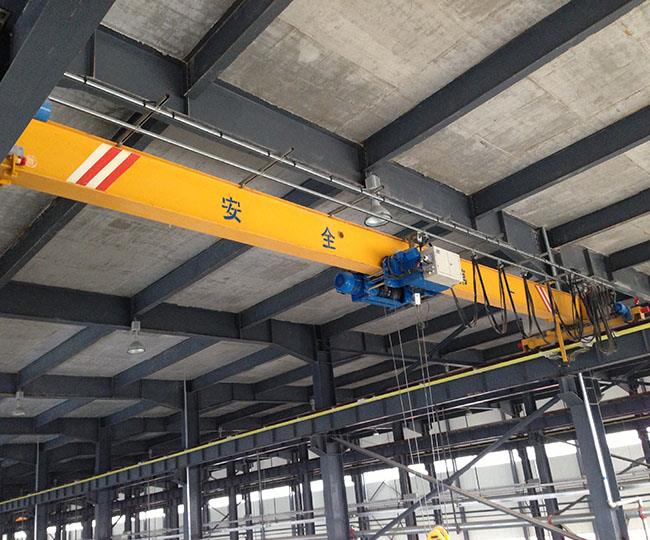

Temel bilgi timg.jpg


Adı: 16 Ton Tek Kirişli Gezer Vinç için kapasite

Model NO .: LD

Kaldırma yüksekliği: 20m'ye kadar

Görev Grubu: A3-A5

Kontrol Yöntemi: Sarkık / Kablosuz

Uygulama: İnşaat Kullanımı, Atölye Kullanımı, Mineral Alan Kullanımı

Sapan tipi: tel halat

Güç Kaynağı: Elektrik

Hareketli Türü: Tekerlek

Kurulum: montajlı

Kule Vinç Tipi: Gezer Vinç

Taşıma Paketi: Ahşap Kutu

Şartname: Kapasite: 2-10 T, Açıklık: 5-30M

Menşei: Henan, çin


Ürün Açıklaması


Bölüm 1: Açıklama

LD tipi tek kirişli havai vinçler tipik olarak tek bir kiriş konstrüksiyonundan oluşur. Bunlar çelik kirişler veya daha sert kaynak kutusu kiriş tipi ile inşa edilebilir. Tek Kirişli Vinçler, 20T'den daha düşük kapasiteyi kaldırırken daha tipiktir. Endüstriyel Alanımızda LD Tek Kirişli Gezer Köprülü Vinçler yaygın olarak kullanılmaktadır. Çelik fabrikasında, Hidroelektrik Santrali, Depo, Atölye, Üretim Hattı, Bakım Atölyesi, Malzeme Taşımacılığı, Ekipman Montaj Dükkanı vb. Alanlarda uygulanmaktadır. Kapsamlı standart ekipman ve bireysel gereksinimlere uygun geniş aksesuar yelpazesine sahibiz.


Bölüm 2: Ayrıntılı Yapılandırma:

1- Kaldırma Mekanizması
- İsteğe göre tel halatlı vinç veya zincirli vinç: - kaldırma hızı: ihtiyaca göre tek veya çift
- Arabası Hızı: Tek veya Çift veya Adım gereğince daha az
- En ekonomik fiyatla yüksek performans

2 Uçlu Arabalar
-yuvarlak kaynaklı kutu tipi uç taşıma
- Modula tasarımı
-Kahve sincap kafesli motor veya yumuşak başlangıç motoru
- Seyahat hızı: Tek veya Çift veya Adım gereğince daha az

3-Ana Kiriş
- Sert kaynaklı kutu Kiriş veya sağlam içi boş çelik bölüm
- Modula tasarımı
- Çelikten yapılmış Q235 veya Q345
- Kapsamlı tasarım sapması1 / 750

4-Kontrol
C-track boyunca bağımsız sarkan kontrol hareketi
-ya da kablosuz kontrol seçeneği
- İsteğe bağlı kabin kontrolü

5-Elektrik Bölümü
-Kondüktör güç kaynağı (seçenek olarak)
Kontrol panelleri IP54 veya IP44 çalışma ortamına bağlıdır.
- Bileşenler, bakım dostu bir şekilde yerleştirilmiştir ve tüm düzen iyi koruma sağlar
-Festoon kabloları kablo askılarına asılır, kablo arabalarına sabitlenir, galvanizli bir C rayında çalışır.
Marka Schneider veya Siemens marka elektrik bölümü

6-Boyama
- Mekanik kumlama SA 2.5 ile pas giderme yoluyla korozyon koruması
-İlk kat kaplama epoksi 30 mikron
-İki kat kaplama epoksi 30 mikron
Poliüretan 40 mikron kaplamanın üç tabakası
-ortalama kalınlığı: yaklaşık 100 mikron
-renk: gereksinimleri başı olarak sarı veya Turuncu

7 Güvenli Koruma
-Acil kapatma anahtarı
-loadload koruyun
-kalite koruması
-çok seyahat ve uzun seyahat koruması
Kaldırma seyahat koruması
- Motorun aşırı ısınma koruması

Bölüm 3: Eskiz ve Teknik Veriler


Kapasite (t) süresi (m) toplam ağırlık (G) maksimum tekerlek yükü (kN) min tekerlek yükü (kN) H1 H2 H3 W B C1- C2-
1 7.5 1.67 8.9 3.9 490 910 550 2000 2500 796 1274
8 1,72 9.1 4.0
8.5 1.77 9.2 4.1
9 1,81 9.4 4.3
9.5 1.86 9.5 4.4
10 1.91 9.7 4.5
10.5 1.96 9.8 4.6
11 1.95 9.8 4.6
11.5 2.00 10.0 4.7
12 2.05 10.1 4.8
12.5 2.09 10.2 4.9
13 2.14 10.4 5.0
13.5 2.19 10.5 5.2
14 2,24 10.6 5.3
14.5 2.43 11.1 5.8 955 595 2500 3000
15 2.48 11.3 5.9
15.5 2.53 11.4 6
16 2.58 11.5 6.1
16.5 2.63 11.7 6.3
17 2.66 11.7 6.3
17.5 2.85 12.2 6.8 530 970 650
18 2.90 12.4 6.9
18.5 2,96 12.5 7.1
19 3.01 12.7 7.2
19.5 3.02 12.7 7.2
20 3.20 13.1 7.7 580 700 3000 3500
20.5 3,26 13.3 7.8
21 3.32 13.4 8
21,5 3.37 13.6 8.1
22 3.43 13.7 8.2
22.5 3.49 13.9 8.4
23 4.07 15.3 9.8 660 990 800 3500 4000
23.5 4.13 15.5 10.0
24 4.20 15.7 10.2
24.5 4.26 15.8 10.3
25 4.32 16.0 10.5
25,5 4.39 16.2 10.6
26 5.35 18.6 13.0 745 1010 900 4000 4500
26,5 5.43 18.8 13.2
27 5.52 19.0 13.5
27.5 5.60 19.2 13.7
28 5.68 19.4 13.9
28.5 5.76 19.6 14.1
Kapasite (t) süresi (m) toplam ağırlık (G) maksimum tekerlek yükü (kN) min tekerlek yükü (kN) H1 H2 H3 W B C1- C2-
2 7.5 1.79 13.8 4.1 490 1080 550 2000 2500 871 1274
8 1.84 14.0 4.2
8.5 1.88 14.1 4.3
9 1.93 14.3 4.4
9.5 1.98 14.5 4.5
10 2.03 14.7 4.6
10.5 2.07 14.8 4.7
11 2.12 15.0 4.8
11.5 2.25 15.4 5.1 1125 595
12 2.30 15.5 5.3
12.5 2.35 15.7 5.4
13 2.40 15.8 5.5
13.5 2.45 16.0 5.6
14 2.50 16.1 5.8
14.5 2,62 16.5 6.1 580 1140 700 2500 3000
15 2.68 16.6 6.2
15.5 2.74 16.8 6.3
16 2.79 17.0 6.5
16.5 2.85 17.1 6.6
17 2.91 17.3 6.8
17.5 3.23 18.1 7.6 660 1160 800
18 3.30 18.3 7.7
18.5 3,36 18.5 7.9
19 3.42 18.6 8
19.5 3.49 18.8 8.2
20 4.09 20.3 9.7 785 1135 900 3000 3500
20.5 4.17 20.5 9.9
21 4.24 20.7 10.1
21,5 4.32 20.9 10.3
22 4.40 21.1 10.5
22.5 4.47 21.3 10.7
23 5.31 23.4 12.7 820 1200 1000 3500 4000
23.5 5.40 23.7 13.0
24 5,49 23,9 13.2
24.5 5.57 24.1 13.4
25 5.66 24.3 13.6
25,5 5,75 24.6 13.8
26 6.40 26.2 15.5 875 1250 1100 4000 4500
26,5 6.50 26,5 15.7
27 6.60 26,7 16.0
27.5 6.69 27,0 16.2
28 6,79 27.2 16.4
28.5 6.89 27.5 16.7
Kapasite (t) süresi (m) toplam ağırlık (G) maksimum tekerlek yükü (kN) min tekerlek yükü (kN) H1 H2 H3 W B C1- C2-
3 7.5 1.93 18.9 4.2 530 1255 650 2000 2500 818,5 1291
8 1.98 19.1 4.3
8.5 2.03 19.4 4.4
9 2.09 19.6 4.5
9.5 2.14 19.8 4.7
10 2.20 20.0 4.8
10.5 2.25 20.2 4.9
11 2.31 20.4 5.0
11.5 2.41 20.7 5.3 580 700
12 2.47 20.9 5.4
12.5 2.53 21.1 5.6
13 2.59 21.3 5.7
13.5 2.64 21,5 5.9
14 2.70 21.7 6
14.5 3.02 22.5 6.8 660 1275 800 2500 3000
15 3.08 22.7 6.9
15.5 3.14 22.9 7.1
16 3.21 23.1 7.2
16.5 3,27 23.2 7.4
17 3.34 23.4 7.6
17.5 3.84 24,7 8.8 745 1290 900
18 3.91 24,9 9.0
18.5 3.99 25.1 9.2
19 4.06 25.3 9.4
19.5 4.14 25,5 9.6
20 4.92 27.5 11.5 820 1315 1100 3000 3500
20.5 5.01 27.7 11.7
21 5.09 28,0 11.9
21,5 5.18 28.2 12.2
22 5.27 28.4 12.4
22.5 5.36 28,7 12.6
23 5.71 29.6 13.5 875 1360 3500 4000
23.5 5.80 29.8 13.7
24 5.89 30.0 13.9
24.5 5,99 30,3 14.2
25 6.08 30,5 14.4
25,5 6.17 30.8 14.6
26 7.97 35.3 19.1 925 1660 1200 4000 4500
26,5 8.09 35,6 19.4
27 8.22 35.9 19.7
27.5 8.34 36.2 20.0
28 8.46 36.6 20.3
28.5 8,59 36.9 20.7
Kapasite (t) süresi (m) toplam ağırlık (G) maksimum tekerlek yükü (kN) min tekerlek yükü (kN) H1 H2 H3 W B C1- C2-
5 7.5 2.20 28,7 4.6 580 1460 720 2000 2500 841,5 1310
8 2.27 29.0 4.7
8.5 2.33 29.3 4.9
9 2.40 29,7 5.0
9.5 2.46 30.0 5.2
10 2.53 30.2 5.3
10.5 2.59 30,5 5.5
11 2.66 30.8 5.6
11.5 2.91 31.5 6.3 660 800
12 2.98 31.8 6.4
12.5 3.05 32.0 6.6
13 3.12 32,3 6.8
13.5 3.20 32.5 6.9
14 3,27 32.8 7.1
14.5 3.52 33.5 7.7 745 1540 900 2500 3000
15 3.60 33.7 7.9
15.5 3.68 33.9 8.1
16 3.75 34.2 8.3
16.5 3,83 34,4 8.5
17 3.90 34,6 8.7
17.5 4,41 35.9 9.9 820 1500 1000
18 4.50 36.2 10.2
18.5 4,59 36,5 10.4
19 4.68 36.7 10.6
19.5 4.76 37.0 10.8
20 5.23 38.2 12.0 875 1545 1100 3000 3500
20.5 5.33 38.4 12.2
21 5.42 38.7 12.4
21,5 5.51 38,9 12.7
22 5.60 39,2 12.9
22.5 5,70 39.5 13.1
23 7.08 42.9 16.6 925 1595 1200 3500 4000
23.5 7.20 43,2 16.9
24 7.32 43.6 17.2
24.5 7.43 43.9 17.4
25 7.55 44.2 17.7
25,5 7.67 44,5 18.0
26 9.01 47,9 21.4 1015 1670 1300 4000 4500
26,5 9.16 48,3 21.7
27 9.30 48,6 22.1
27.5 9.44 49.0 22.5
28 9.58 49.4 22.8
28.5 9.72 49.7 23.2
Kapasite (t) süresi (m) toplam ağırlık (G) maksimum tekerlek yükü (kN) min tekerlek yükü (kN) H1 H2 H3 W B C1- C2-
10 7.5 3,26 51.3 6.1 720 1850 900 2000 2500 1293 1893
8 3.34 52.1 6.3
8.5 3.43 52.9 6.5
9 3.51 53.5 6.6
9.5 3.59 54.2 6.8
10 3.67 54.8 7
10.5 3.76 55.3 7.2
11 3.84 55.8 7.3
11.5 4.05 56.6 7.9 820 1850 1000
12 4.14 57.1 8.1
12.5 4.22 57.6 8.3
13 4.31 58.0 8.5
13.5 4.40 58.4 8.7
14 4.49 58,8 8.9
14.5 4.80 59.8 9.6 875 1900 1100 2500 3000
15 4.89 60.2 9.8
15.5 4.98 60.6 10.1
16 5,07 60,9 10.3
16.5 5.17 61.3 10.5
17 5.26 61.7 10.7
17.5 5.53 62.5 11.4 1940 1140
18 5,63 62.8 11.6
18.5 5.73 63.2 11.9
19 5.83 63.5 12.1
19.5 5.92 63.9 12.3
20 6.89 66,4 14.8 925 2000 1250 3000 3500
20.5 7.01 66.8 15.0
21 7.12 67.1 15.3
21,5 7.24 67.5 15.6
22 7.36 67,9 15.9
22.5 7.48 68,2 16.2
23 8.96 72 19.9 1100 1920 1350 3500 4000
23.5 9.11 72.5 20.3
24 9.26 72.9 20.6
24.5 9.41 73.3 21,0
25 9,56 73.8 21.4
25,5 9.71 74,2 21.7
26 13.09 82.7 30.2 1200 1450 4000 4700
26,5 13.29 83.3 30.7
27 13.48 83.8 31,2
27.5 13.67 84.3 31.6
28 13.86 84,8 32.1
28.5 14.05 85.4 32,6
Kapasite (t) süresi (m) toplam ağırlık (G) maksimum tekerlek yükü (kN) min tekerlek yükü (kN) H1 H2 H3 W B C1- C2-
16 7.5 3.64 77,2 7 820 2480 1000 2000 2500 1293 1893
8 3,74 78,3 7.2
8.5 3.84 79.4 7.4
9 3.94 80,4 7.6
9.5 4.04 81.3 7.9
10 4.14 82.1 8.1
10.5 4.24 82.9 8.3
11 4.34 83.6 8.5
11.5 4.55 84.6 9.0 875 2525 1100
12 4.66 85.2 9.3
12.5 4.76 85.9 9.5
13 4.87 86.5 9.8
13.5 4.97 87.1 10.0
14 5.08 87.6 10.3
14.5 5.93 90.0 12.4 975 1200 2500 3000
15 6.06 90.6 12.7
15.5 6.18 91,1 13.0
16 6.31 91.7 13.3
16.5 6.43 92.2 13.6
17 6.56 92.7 13.9
17.5 7.19 94.5 15.5 1075 1300
18 7.33 95,0 15.8
18.5 7.47 95.5 16.1
19 7.61 96.0 16.5
19.5 7.75 96.5 16.8
20 8.56 98.7 18.9 1130 2570 1400 3000 3500
20.5 8.72 99.2 19.2
21 8.87 99.7 19.6
21,5 9.03 100.2 20.0
22 9.18 100.8 20.4
22.5 9.34 101.3 20.8
23 12.41 109.0 28.4 1280 1550 3500 4000
23.5 12.61 109.6 28.9
24 12.81 110.2 29.4
24.5 13.02 110.9 30.0
25 13.22 111.5 30,5
25,5 13.43 112.0 31.0
26 14.34 114.4 33.2 1300 2600 1600 4000 4700
26,5 14,55 115.0 33.8
27 14.77 115.6 34.3
27.5 14.98 116.3 34.8
28 15.20 116.9 35.4
28.5 15.42 117.5 35.9
Kapasite (t) süresi (m) toplam ağırlık (G) maksimum tekerlek yükü (kN) min tekerlek yükü (kN) H1 H2 H3 W B C1- C2-
20 7.5 5.45 97.9 10.2 900 2450 1050 2000 2700 1394 1933
8 5.58 99.5 10.5
8.5 5,70 101.0 10.7
9 5.83 102.3 11.0
9.5 5,96 103.5 11.3
10 6.09 104.6 11.6
10.5 6,22 105.7 11.8
11 6.35 106.6 12.1
11.5 6.99 108.8 13.7 970 2480 1150
12 7.15 109.8 14.0
12.5 7.30 110.7 14.4
13 7.45 111.5 14.7
13.5 7.60 112.3 15.1
14 7,76 113.1 15.5
14.5 8.67 115.8 17.7 1050 2530 1280 2500 3200
15 8.85 116.6 18.1
15.5 9.02 117.3 18.6
16 9.20 118.1 19.0
16.5 9.37 118.8 19.4
17 9.55 119.5 19.8
17.5 10.50 122.2 22.2 1130 2560 1390
18 10.70 122,9 22.7
18.5 10.89 123.6 23.1
19 11.09 124.3 23.6
19.5 11.28 125.0 24.1
20 12.02 127.0 25.9 1200 2600 1500 3000 3700
20.5 12.23 127.7 26.4
21 12.44 128.4 26.9
21,5 12.64 129.1 27,4
22 12,85 129.8 27,9
22.5 12.96 130.5 28.5
23 13.88 132.7 30,5 1300 1600 3500 4200
23.5 14.10 133.4 31.0
24 14.31 134.0 31.6
24.5 14.52 134,78 32.1
25 14.74 135.4 32,6
25,5 14.96 135.6 33.1
