Dört Bağlantı Portalı Vinç
Dört Bağlantı Portalı Vinç Tanımı Liman ve metalurji endüstrisinde liman ve malzeme tesliminde yükleme ve boşaltma için dört bağlantılı tip portal vinç yaygın olarak uygulanmıştır. Ana yapılar çelik çerçeve, kaldırma mekanizması, kaldırma mekanizması, döner mekanizma, vinçten oluşmaktadır. ...

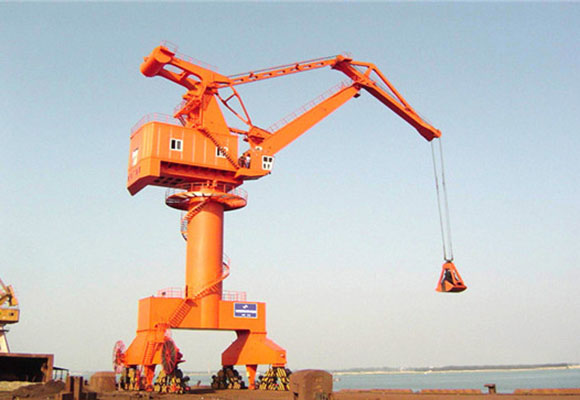

Dört Bağlantı Portalı Vinç
Açıklama
Liman ve metalurji endüstrisinde liman ve malzeme tesliminde yükleme ve boşaltma için dört bağlantılı tip portal vinç yaygın olarak uygulanmaktadır. Ana yapılar çelik çerçeve, kaldırma mekanizması, kaldırma mekanizması, döner mekanizma, vinç hareket mekanizması serpme tertibatından oluşmaktadır. , konteyner dağıtıcı ve kanca ve elektrmangnetdisk), elektrikli ekipman ve güvenlik için gerekli diğer ekipmanlar. Çelik yapılar jib ve A-frame, döner platform ve portal çerçeve içerir.
Başvurulan standartlar: GB17495-1998 Liman portalı vinci teknik özellikleri, GB6067-85 ömürleri güvenlik şartnamesi, GB3811-2008 vinç tasarım standartları, ISO standartları, FEM standartları ve JIS standartları.
Bu tür portal vinç mobil, tam dönüşlü ve dört barlı birleşik vinçtir. Kolları ve karşı ağırlık dengeli. 2 tip portal çerçeve vardır: silindir ve dört ayaklı. Bu portal carne, konteynerleri kanca veya kapmakla kaldırmak içindir.
Avantajları: Uzun kolları, daha büyük gemi için uygun, güzel dış, güvenli ve güvenilir, dayanıklı ileri performans, bakım için uygun. Kapsamlı çok tipli kargo limanları için en iyi seçimdir.
Şartname
tip | Kaldırma | Yükseklik | Yükseklik | X taban ölçüsünün | Kaldırma Hızı | Max Tekerlek | Kurulmuş | Maç | |||||
Maksimum (m) | Min (m) | ray üstü (m) | rayın altında (m) | (M) | Kaldırma (m / dak) | Genlik (m / dak) | Dönüş (m / dak) | Vinç (m / dak) | |||||
MQ525 | 5 | 25 | 8 | 12 | 9 | 10.5 x | 40 | 24 | 1.5 | 25 | 180 | 280 | 19000 |
10.5 | |||||||||||||
MQ535 | 5 | 33 | 10 | 15 | 9 | 10.5 x | 50 | 40 | 1.5 | 25 | 210 | 300 | 30000 |
10.5 | |||||||||||||
MQ1025 | 10 | 25 | 8 | 15 | 9 | 10.5 x | 50 | 50 | 1.5 | 25 | 220 | 330 | 19000 |
10.5 | |||||||||||||
MQ1033 | 10 | 33 | 10 | 20 | 12 | 10.5 x | 50 | 40 | 1.4 | 25 | 185 | 345 | 30000 |
10.5 | |||||||||||||
MQ1625 | 16 | 25 | 9 | 20 | 12 | 10.5 x | 50 | 40 | 1.5 | 25 | 240 | 325 | 19000 |
10.5 | |||||||||||||
MQ1633 | 16 | 33 | 10 | 28 | 15 | 10.5 x | 60 | 40 | 1.5 | 25 | 250 | 345 | 30000 |
10.5 | |||||||||||||
MQ2533 | 25 | 33 | 10 | 28 | 15 | 10.5 x | 60 | 50 | 1.5 | 25 | 260 | 435 | 30000 |
10.5 | |||||||||||||
MQ4033 | 40 | 33 | 10 | 28 | 16 | 10.5 x | 50 | 50 | 1.41 | 25 | 260 | 560 | 30000 |
10.5 | |||||||||||||
S4070 | 40 | 65 | 24 | 45 | 13 | 10.5 x | 15 | 17 | 0.26 | 26 | 260 | 400 | 100000 |
K10 | 70 | 29 | 45 | 13 | 18.5 | ||||||||
S5035 | 50 | 35 | 12 | 40 | 0 | 10.5 x | 7.5 | 12.8 | 0.4 | 25 | 250 | 250 | 30000 |
K10 | 38 | 14 | 40 | 0 | 12 | ||||||||
S8035 | 80 | 35 | 12 | 40 | 12 x | 6 | 12.8 | 0.4 | 25 | 250 | 320 | 30000 | |
K10 | 10.5 | ||||||||||||
