Elle Kumandalı Tek Kirişli Köprü Vinç
SL modeli manuel tahrik köprü vinci tek kirişli manüel köprü vinci olup, tüm hareketler elle tahrik edilir, hiçbir güç kaynağının olmadığı yerde kullanılır. Bu köprü vinci daha makul olarak nitelendiriliyor ...

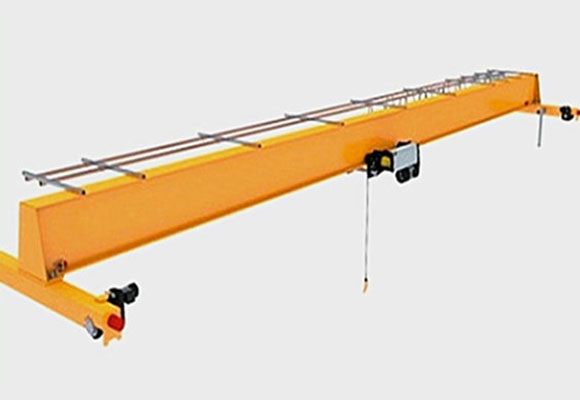

Elle Kumandalı Tek Kirişli Köprü Vinç
Açıklama
SL modeli manuel tahrik köprü vinci tek kirişli manüel havai vinçtir, tüm hareketler el ile sürülür, hiçbir güç kaynağının olmadığı yerde kullanılır.
Bu köprü vinci bir bütün olarak daha makul yapı ve daha yüksek mukavemetli çelik ile karakterize edilir, ana kiriş I-kiriş veya kutu çerçeve çelik kiriş tarafından yapılır, uç taşıyıcılar C-profil kiriş tarafından yapılır.
Bu köprü vinci, zincir vinci ile birlikte komple bir set olarak kullanılır.
1 tondan 10 tona kadar kapasite. 5m ila 14m arasındaki açıklık, çalışma sınıfı A1-A3'tür. -25 ila +42 santigrat arasında çalışma sıcaklığı.
Bu köprü vincinin yanıcı, korozif ortamlara patlayıcı olarak kullanılması yasaktır.
Özellikler
Kapasite | T | 1 | |||
karış | m | 5 | 9 | 12 | 14 |
Ağırlık kaldırmak | m | 3-10 | |||
Arabası sürüş hızı | m / dak | 5.3 | |||
Vinç seyahat hızı | m / dak | 5.0 | |||
Toplam ağırlık | Kilogram | 650 | 850 | 1090 | 1310 |
Maks. Tekerlek yükü | KN | 0.65 | 0.73 | 0.81 | 0.86 |
Ana boyut (mm) | Açıklık (m) | 5 | 9 | 12 | 14 |
Raylı üst vinç için | 'H | 520 | |||
Ray üstü kanca merkezine | H4 | 550 | 580 | 610 | 650 |
Vinç tabanı mesafesi | W | 1200 | 1600 | ||
Vinç genişliği | B | 1800 | 2200 | ||
Kanca sol sınırlama | S1 | 360 | 380 | 395 | 420 |
Kanca sağ sınırlama | S2 | ||||
Kapasite | T | 2 | |||
karış | m | 5 | 9 | 12 | 14 |
Ağırlık kaldırmak | m | 3-10 | |||
Arabası sürüş hızı | m / dak | 5.9 | |||
Vinç seyahat hızı | m / dak | 5.0 | |||
Toplam ağırlık | Kilogram | 700 | 870 | 1320 | 1550 |
Maks. Tekerlek yükü | KN | 1.13 | 1.19 | 1.29 | 1.40 |
Ana boyut (mm) | Açıklık (m) | 5 | 9 | 12 | 14 |
Raylı üst vinç için | 'H | 520 | |||
Ray üstü kanca merkezine | H4 | 720 | 750 | 790 | 870 |
Vinç tabanı mesafesi | W | 1200 | 1600 | ||
Vinç genişliği | B | 1800 | 2200 | ||
Kanca sol sınırlama | S1 | 400 | 415 | 440 | 490 |
Kanca sağ sınırlama | S2 | ||||
Kapasite | T | 3 | |||
karış | m | 5 | 9 | 12 | 14 |
Ağırlık kaldırmak | m | 3-10 | |||
Arabası sürüş hızı | m / dak | 4.7 | |||
Vinç seyahat hızı | m / dak | 5.0 | |||
Toplam ağırlık | Kilogram | 810 | 1200 | 1460 | 1800 |
Maks. Tekerlek yükü | KN | 1.61 | 1.79 | 1.87 | 1.97 |
Ana boyut (mm) | Açıklık (m) | 5 | 9 | 12 | 14 |
Raylı üst vinç için | 'H | 520 | |||
Ray üstü kanca merkezine | H4 | 900 | 940 | 980 | 1030 |
Vinç tabanı mesafesi | W | 1200 | 1600 | ||
Vinç genişliği | B | 1800 | 2200 | ||
Kanca sol sınırlama | S1 | 460 | 485 | 510 | 540 |
Kanca sağ sınırlama | S2 | ||||
Kapasite | T | 5 | |||
karış | m | 5 | 9 | 12 | 14 |
Ağırlık kaldırmak | m | 3-10 | |||
Arabası sürüş hızı | m / dak | 4.7 | |||
Vinç seyahat hızı | m / dak | 5.0 | |||
Toplam ağırlık | Kilogram | 960 | 1360 | 1730 | 2210 |
Maks. Tekerlek yükü | KN | 2.5 | 2.75 | 2.86 | 3.01 |
Ana boyut (mm) | Açıklık (m) | 5 | 9 | 12 | 14 |
Raylı üst vinç için | 'H | 600 | |||
Ray üstü kanca merkezine | H4 | 1210 | 1250 | 1300 | 1360 |
Vinç tabanı mesafesi | W | 1200 | 1600 | ||
Vinç genişliği | B | 1800 | 2200 | ||
Kanca sol sınırlama | S1 | 520 | 560 | 585 | 625 |
Kanca sağ sınırlama | S2 | ||||
Kapasite | T | 10 | |||
karış | m | 5 | 9 | 12 | 14 |
Ağırlık kaldırmak | m | 3-10 | |||
Arabası sürüş hızı | m / dak | 4.2 | |||
Vinç seyahat hızı | m / dak | 5.0 | |||
Toplam ağırlık | Kilogram | 1420 | 1870 | 2250 | 2830 |
Maks. Tekerlek yükü | KN | 4.89 | 5.29 | 5.44 | 5.65 |
Ana boyut (mm) | Açıklık (m) | 5 | 9 | 12 | 14 |
Raylı üst vinç için | 'H | 720 | |||
Ray üstü kanca merkezine | H4 | 1390 | 1440 | 1490 | 1550 |
Vinç tabanı mesafesi | W | 1800 | |||
Vinç genişliği | B | 2600 | |||
Kanca sol sınırlama | S1 | 555 | 585 | 615 | 650 |
Kanca sağ sınırlama | S2 | ||||
