Düşük Tavan Tek Kirişli Köprü Vinç
Low Headroom Tek Kirişli Köprü Vinç, çelik levha ve I-çelik, uç kiriş, elektrikli vinç ve seyahat mekanizması ile kiriş kaynak malzemeden oluşmaktadır. Elektrikli vinç, elde etmek için kirişin I-çeliğinin alt flanş boyunca ilerler ...

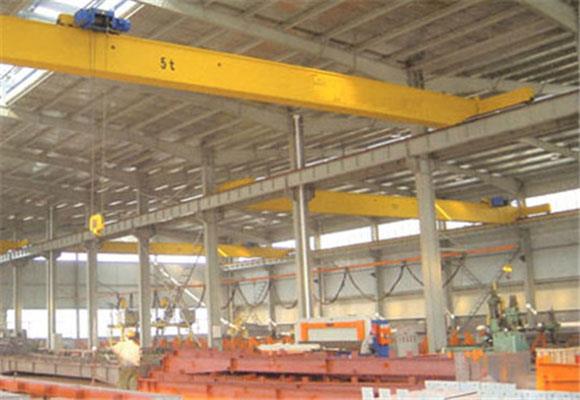

Düşük Tavan Tek Kirişli Köprü Vinç
Açıklama
Low Headroom Tek Kirişli Köprü Vinç, çelik levha ve I-çelik, uç kiriş, elektrikli vinç ve seyahat mekanizması ile kiriş kaynak malzemeden oluşmaktadır. Elektrikli vinç, eşya kaldırma işlemini gerçekleştirmek için kirişin I-çeliğinin alt flanşı boyunca ilerler. Hafif yapıya ve kolay kurulum ve bakım özelliklerine sahiptir ve fabrikalar, depolar ve malzeme sahaları gibi kaldırma için farklı yerler için yaygın olarak kullanılır. Çevrede yanıcı, patlayıcı ve korozif ortamlarla kullanılması yasaktır.
Düşük Başlık Tek Kirişli Köprü Vinç, düşük tavan atölyesi için tasarlanmıştır. Aralarındaki fark, elektrikli vincin çalışma şeklidir. Alçak Tavan Tek Kirişli Köprülü Vinçin elektrikli vinçleri, kirişin taban flanş plakasında çalışmakta ve kirişin bir tarafındaki Tek Kirişli Köprülü Vinçin elektriği çalışmakta, bu da kancanın çalışma alanını arttırmakta ve atölye yüksekliğini düşürmektedir. maliyet.
Atölyeniz dar mı yoksa yeterince yüksek değilse, bu tür bir vinç seçin!
Şartname
Kapasite | T | 3 | ||||||
karış | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Ağırlık kaldırmak | m | 6 、 9 、 12 、 | ||||||
Kaldırma hızı | m / dak | 8 veya 8 / 0.8 | ||||||
Kaldırma hızı | m / dak | 20 、 30 | ||||||
Vinç seyahat hızı | m / dak | 20 | 30 | |||||
Toplam ağırlık | kilogram | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Maks. Tekerlek yükü | KN | 20.1 | 23.38 | 24.51 | 28,05 | 29.02 | 32.93 | |
Tren tavsiye | model | 24kg / m | ||||||
Toplam motor gücü | kw | 4.9 | ||||||
Ana boyut (mm) | Açıklık (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Raylı üst vinç için | 'H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
Ray üstü kanca merkezine | H4 | -130 | -65 | -15 | 35 | 105 | ||
Vinç tabanı mesafesi | W | 2500 | 3000 | 3500 | ||||
Vinç genişliği | B | 3000 | 3500 | 4000 | ||||
Kanca sol sınırlama | S1 | 1413 | ||||||
Kanca sağ sınırlama | S2 | 1496 | ||||||
Kapasite | T | 5 | ||||||
karış | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Ağırlık kaldırmak | m | 6 、 9 、 12 、 | ||||||
Kaldırma hızı | m / dak | 8 veya 8 / 0.8 | ||||||
Kaldırma hızı | m / dak | 20 、 30 | ||||||
Vinç seyahat hızı | m / dak | 20 | 30 | |||||
Toplam ağırlık | kilogram | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Maks. Tekerlek yükü | KN | 29,7 | 33.7 | 36.47 | 40.13 | 41.49 | 44.27 | |
Tren tavsiye | model | 24kg / m | ||||||
Toplam motor gücü | kw | 8.3 | ||||||
Ana boyut (mm) | Açıklık (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Raylı üst vinç için | 'H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
Ray üstü kanca merkezine | H4 | -175 | -90 | -65 | 15 | 65 | ||
Vinç tabanı mesafesi | W | 2500 | 3000 | 3500 | ||||
Vinç genişliği | B | 3000 | 3500 | 4000 | ||||
Kanca sol sınırlama | S1 | 1405 | ||||||
Kanca sağ sınırlama | S2 | 1496 | ||||||
Kapasite | T | 10 | ||||||
karış | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Ağırlık kaldırmak | m | 6 、 9 、 12 、 | ||||||
Kaldırma hızı | m / dak | 8 veya 8 / 0.8 | ||||||
Kaldırma hızı | m / dak | 20 、 30 | ||||||
Vinç seyahat hızı | m / dak | 20 | 30 | |||||
Toplam ağırlık | kilogram | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Maks. Tekerlek yükü | KN | 49,78 | 57.88 | 62.64 | 66.83 | 68,83 | 73.2 | |
Tren tavsiye | model | 24kg / m | ||||||
Toplam motor gücü | kw | 13.8 | ||||||
Ana boyut (mm) | Açıklık (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Raylı üst vinç için | 'H | 1075 | 1195 | 1305 | 1385 | 1475 | ||
Ray üstü kanca merkezine | H4 | -175 | -90 | -65 | 15 | 65 | ||
Vinç tabanı mesafesi | W | 2500 | 3000 | 3500 | ||||
Vinç genişliği | B | 3000 | 3500 | 4000 | ||||
Kanca sol sınırlama | S1 | 1840 | ||||||
Kanca sağ sınırlama | S2 | 1840 | ||||||
