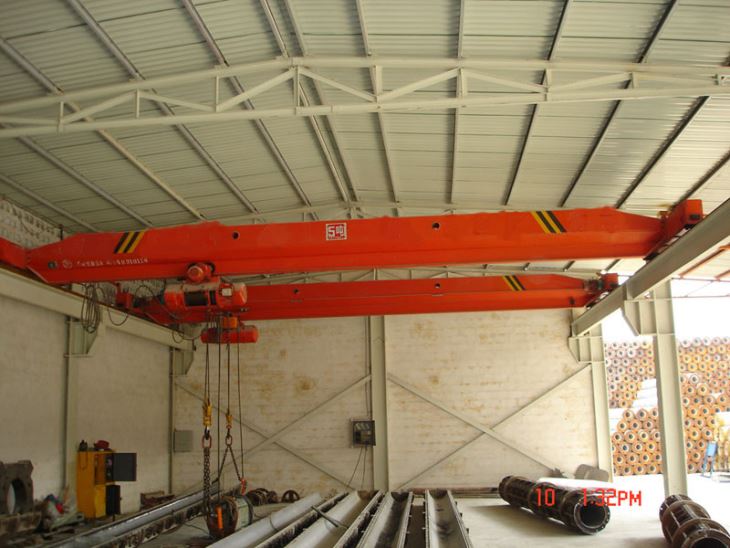

Elektrikli Vinç ile Yeni Tasarım Tepegöz Köprü Tek Kirişli Vinç 2 Ton

Elektrikli Asansörler ile Yeni Tasarım Tepegöz Köprü Tek Kirişli Vinç 2 Ton

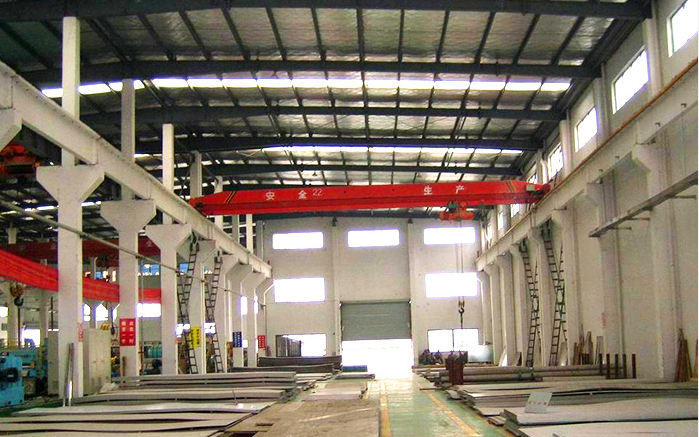

  LD model tek kirişli motor vinç LD modeline göre geliştirildi ve tasarlandı. Bir bütün olarak daha makul yapı ve daha yüksek mukavemetli çelik ile karakterizedir. CD1 modeli, komple bir set olarak MD1 model elektrikli vinç ile birlikte kullanıldığında, 1 ila 10 ton kapasiteli hafif yük vinci. Mesafesi 7.5-31.5m'dir. Çalışma sınıfı A3-A4. Çalışma sıcaklığı -25 derece ila 40 derece.

1. Uzun far - Kreyn genişliği boyunca uzanan ve piste paralel bir yönde ilerleyen vincin ana hareket yapısı. Köprü, ekipman tipine bağlı olarak iki son kamyon ve bir veya iki köprü kirişinden oluşur. Köprü ayrıca yükün yukarı ve aşağı kaldırılması için araba ve kaldırma mekanizmasını da destekler.

2. Son kamyonlar - Köprünün herhangi bir tarafında bulunan son kamyonlar, tüm vincin seyahat ettiği tekerlekleri barındırır. Köprü kirişi (ler) veya troley çapraz eleman (lar) ı destekleyen yapısal elemanlar, tekerlekler, yataklar, akslar, vb.

3. Köprü Kirişleri (ler) - Vinç köprüsünün ana yatay kirişi, arabayı destekleyen ve son kamyonlar tarafından desteklenen.

4. Pist - Vinçin çalıştığı raylar, kirişler, köşebentler ve çerçeve.

5. Pist Rayları - Vinçin üzerinde hareket ettiği pist kirişleri tarafından desteklenen ray.

6. Kaldırma düzeni - Kaldırma mekanizması, maksimum nominal yükü kaldırmak, tutmak ve indirmek için tasarlanmış bir motor sürücü, kaplin, fren, dişli, silindir, halat ve yük bloğundan oluşan bir ünitedir. Vinç mekanizması arabaya monte edilir.

7. Trolley - Köprü rayları üzerinde vinç yoluna dik açıda hareket eden kaldırma mekanizmasını taşıyan ünite. Tramvay çerçevesi, kaldırma ve çaprazlama mekanizmalarının monte edildiği troleyberin temel yapısıdır.

8. Tampon (Tampon) - Hareketli bir vinç veya araba, izin verilen hareketin sonuna ulaştığında veya iki hareketli vinç veya araba temas ettiğinde, darbeyi azaltmak için bir enerji emici cihaz. Bu cihaz köprüye, troleye veya pist durağına bağlanabilir.

Avantajları:

1. Hafif yapı, kolay kurulum.
   2. Güvenli ve güvenilir, kolay kullanım.
   3. Uygun bakım.
   4. Olumlu performans, pürüzsüz kaldırma.
