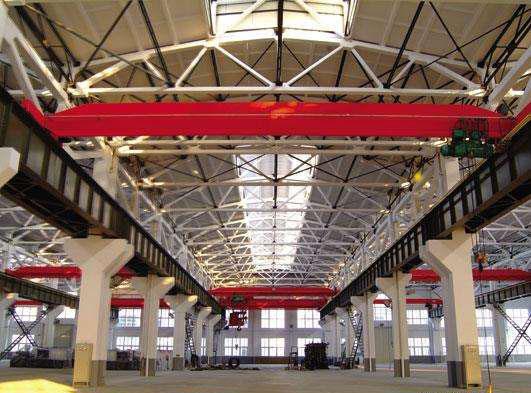

İnşaat Maliyeti Tasarrufu için Lowhead Room Tek Kirişli Gezer Vinç

- Oct 05, 2017 -

Temel bilgi

Adı: İnşaat Maliyeti Tasarrufu için Lowhead Odası Tek Kirişli Gezer Vinç

Tipi: tek kirişli vinç

Açıklık: 22,5m'ye kadar

Görev Grubu: A3-A5

Kontrol Yöntemi: Sarkık / Kablosuz

Güvenlik koruma: evet

Seyahat Limitleri: Evet

Satış Sonrası Servis: Evet

Garanti süresi: 12 ay

Özel tasarım: mevcut

Kiriş Yapısı: Sert Kutu Tipi

Boya renk: talep olarak

Taşıma Paketi: Ahşap Kutu

Kapasite: 3-20T

Açıklık: 5-25M

Menşei: Henan, çin

Ürün Açıklaması

Bölüm 1: Açıklamalar

LDP Tipi düşük tavanlı tek kirişli havai vinç, çok düşük açıklığa sahip hafif hizmet tipi kaldırma ekipmanıdır. Kaldırma mekanizması elektrikli vinç, ana kirişin bir tarafına monte edilir, böylece kanca alanını uzatabilir ve çelik fabrikasının inşaat maliyetini azaltabilir. Sorunsuz sürüş, dar yapı, yüksek sertlik, güvenlik ve güvenilirlik ve iyi performans avantajlarıyla, atölyenin açıklık yüksekliğinin çok düşük olduğu veya müşterinin kaldırma yüksekliğini maksimum seviyeye çıkarmak istemesi durumunda yaygın olarak kullanılır.

Part2: Ayrıntılı Yapılandırmalar

Mekanik Özellikler
- LDP tipi vinç esas olarak ana kiriş, kiriş, kabin, elektrikli bileşenler ve kaldırma mekanizmasından (elektrikli vinç, zincirli vinç) oluşur.
- Ana kiriş sert kutu tipi şeklinde olabilir
Kaynak sonrası tam kiriş için -shot-patlatma Sa2.5, stres serbest bırakma
-Aksi çinko zengin, yüksek kaliteli resim, 140μ M ile 2x2
-10.9 sınıf Kiriş ve bacaklar arasındaki yüksek gerilim cıvataları
-Geared Motor Sürücü sistemi veya geleneksel LD Sürücü sistemi
-Smoothly hareketli, etkili frenleme, uzun servis ömrü

Elektriksel özellikler
-Kondüktör güç kaynağı
-Tüm vinç ve vinç hareketleri bağımsızdır ve aynı anda çalıştırılabilir.
-Kontrol panelleri IP54
- Bileşenler, bakım dostu bir şekilde yerleştirilmiştir ve tüm düzen iyi koruma sağlar
-Festoon kabloları kablo askılarına asılır, kablo arabalarına sabitlenir, galvanizli bir C rayında çalışır.

Koruyucu özellikleri
- Aşırı Yük Sınırlayıcı, Limit Anahtarı (Kaldırma ve Seyahat), Kilitleme koruma cihazı, Tampon, Ray şeffaf plaka, Koruyucu kapak, Bus Bar önleyici plaka, Anti-çarpışma cihazı, Ana izolasyon anahtarı, Acil stop sistemi, Motor aşırı yük koruması

Bölüm 3: Taslak ve Teknik Veriler (Örnek olarak 3T Crane alın)

capacityt	süresi (m)	(G) toplam ağırlık	Rmax (kN)	Rmin (kN)	H1 (mm)	H2 (mm)	W (mm)	B (mm)	E (aa)	L1 (mm)	L2 (mm)
3	7.5	2.705	20.1	5.39	1065	-130	2500	3000	965	1413	1496
	8	2,767	20.48	5.51
	8.5	2,845	20.87	5.68
	9	2,907	21.2	5.81
	9.5	2,969	21.51	5.94
	10	3.03	21.8	6.08
	10.5	3,108	22,12	6.25
	11	3,172	22.4	6.4
	11.5	3,519	23.38	7.24	1130	-65			1000
	12	3,591	23.65	7.4
	12.5	3,686	23.98	7.63
	13	3,759	24.25	7.8
	13.5	3,835	24.51	7.98
	14	3,907	24.76	8.15
	14.5	4,278	25,51	8.81	1180	-15	3000	3500	1280
	15	4,357	25,76	8.99
	15.5	4,437	26.02	9.19
	16	4,513	26.27	9.37	1230	35	3500	4000	1545
	16.5	4.612	26.56	9.61
	17	4,689	26.8	9.79
	17.5	5,066	28,05	10.98
	18	5,145	28.29	11.17
	18.5	5,255	28.61	11.44
	19	5,337	28.85	11.64
	19.5	5,422	29.02	11.84
	20	6,312	31.37	14.05	1300	105			1570
	20.5	6,441	31.72	14,37
	21	6,543	32.01	14.62
	21,5	6,642	32.09	14.87
	22	6,747	32.58	15.13
	22.5	6,877	32.93	15.45

LDP Düşük Tavan Üstü Vinç
Kapasite (t)	1t	2t	3t	5t	10t
Açıklık (m)	7.5m ~ 22.5m veya diğer özel açıklık
Kaldırma yüksekliği (m)	6m, 9m, 12m veya diğer specail yüksekliği
Kaldırma Hızı (m / dak)	8 veya 8 / 0.8	8 veya 8 / 0.8	8 veya 8 / 0.8	8 veya 8 / 0.8	7or7 / 0.7
Arabalı Hız (m / dak)	20	20	20	20	20
Köprü Hızı (m / dak)	30	30	30	30	30
Çalışma görevi	A4	A4	A4	A4	A4
Güç kaynağı	380V, 50Hz veya diğer
