YZS Tip 75/20 ~ 160 / 40t Çelik Fabrikası İçin Dört Kiriş Döküm Köprü Vinç
- Mar 30, 2018 -

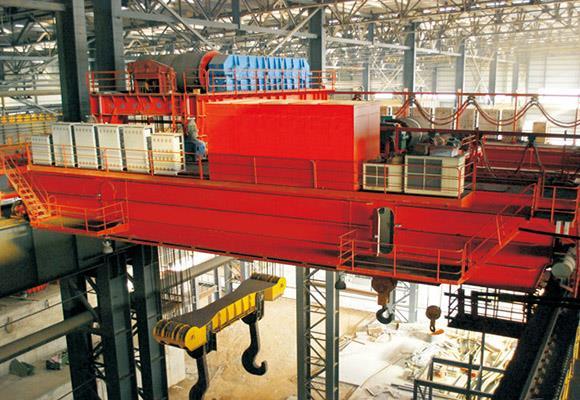

Temel bilgi four-girder-casting-crane39247206808.jpg


İsim : Dört ışınlı Döküm Köprü / Havai Vinç

Model NO .: YZS

Tip: Metalurjik

Kaldırma Kapasitesi: 75/20 ~ 160 / 40t

Kaldırma yüksekliği: 20-22m

Açıklık: 16-22m

Çalışma Sınıfları: A6 / A7 / A8

Aşırı Yük Koruması: Dahil

Sınırlı Swithes: Dahil

Kontrol Stipi: Kabin / Uzaktan Kumanda / Kablosuz Kontrol

Garanti Süresi: 12 Ay

Güç Kaynağı: Elektrik

Taşıma Paketi: Ahşap Kasa, Çıplak

Şartname: ISO / FEM Standardı

Kökeni: Xinxiang, çin

Ürün Açıklaması


Döküm köprü vinci esas olarak köprü, yengeç, bağlama traversi, araba mekanizması ve elektrik parçasından oluşmaktadır. Ana kanca, yük elleçleme tertibatı olarak, çelik kepçenin kaldırılması için sabit aralıklı bağlantı traversini kullanır ve yardımcı kanca, erimiş çelik cürufunun dökülmesi ve diğer yardımcı kaldırmanın gerçekleştirilmesi için ana kanca ile birlikte hareket eder.

Arabalı seyahat mekanizması ve ana elektrikli ekipman kirişe monte edilir. Kirişin elektrik paneli odası ısı yalıtımı için taş yünü kullanır ve içinde bir hava soğutucusu vardır. Erimiş çeliğin metal yapı elemanlarına ısı radyasyonunu azaltmak için, kirişin tabanındaki açıklık doğrultusu boyunca bir termal saptırma yerleştirilir.

YZS tipi Havai Vinç Güvenlik Özellikleri


1. Aşırı yük koruma cihazı
2. en kaliteli uzun süre rulman poliüretan malzemeler tampon
3. Vinç seyahat limit anahtarı
4. Voltaj alt koruma fonksiyonu
5. Acil durdurma sistemi
6. Kaldırma yüksekliği limit cihazı


Havai Döküm Vinçinin Parçaları


1. ana kiriş

Kirişli kutu, platform, pantograf ve troley ray içerir. Kumlama ve yüksek kaliteli boyama, iyi seçilmiş çelik levha, gelişmiş kaynak teknolojisi ve ekipmanı uygular.


2.Trolley
Motor, redüktör, fren, araba iskeleti, tambur, kanca, kasnak vb. Malzemeden oluşur. Taşıma arabası, kaldırma mekanizması ve çapraz hareket mekanizması içerir. Taşıma arabası, uygulamaya ve çalışma ortamına göre kesinlikle tasarlanmıştır.

3. Ve Işın
Uzun seyahat mekanizması olarak çalışır ve kiriş, tekerlek, motor, redüktör, fren ve diğer parçalar ile birleştirir. Çelik levha, kumlama, yüksek kaliteli boya ve malzeme benimsemiştir. Uç kiriş taşıyıcı kirişler üzerindedir.

4. elektrik parçaları
Yağmur kapağı ile yüksek kaliteli elektrikli parçalar seçiyoruz. Güç kaynağı iletken çubuktur. Siemens gibi elektrikli parçaların en iyi markasını sunabiliriz.


Atölye gösterisi


75 / 20t-160/40 YZ Tip Dört Kirişli Dökme Köprü Vinç
Kaldırma kapasitesi Birincil handcart t 75 100 140 160
Ikinci el 20 30 40 40
İşçi sınıfı
A6 A6 A7 A6
karış m 22 (18.6) 16 18 22
Ağırlık kaldırmak Birincil handcart m 20 18 20 20
Ikinci el 22 19 22 22
hız kaldırma Birincil handcart m / dak 12.99 (8.41) 7.54 6.13 6.24
Ikinci el 21.16 (18.58) 8.93 9.54 9.59
travling Birincil handcart 41.9 35.08 34.5 36.52
Ikinci el 44.18 42.44 39 38.5
araba 115 (76.7) 76.99 77.3 86.17
Ağırlık Birincil handcart
60 (58) 66 79.4 79.95
Ikinci el
8.4 10,25 15,97 15.55
Toplam ağırlık
176 173 213 236
Maksimum tekerlek yükü kn 500 (460) 520 530 365
Çelik parça tavsiye
QU120 QU120 QU120 QU120
Güç kaynağı
380V 50HZ 3 fazlı AC 380V 50HZ 3 fazlı AC 380V 50HZ 3 fazlı AC 380V 50HZ 3 fazlı AC


Çalışma şartı


1. Çalışma sıcaklığı: -10 ~ + 60 ° C,
2. Sıcaklık + 40 ° C olduğunda bağıl nem% 50'den fazla değildir;
3. İş sınıfı: A6 / A7
4. Güç Kaynağı: 3ph, 380V, 50HZ veya Müşteri ihtiyacına göre.

Satış sonrası hizmet


1. çalışan tüm vinç makineleri için bir yıl garanti
2. ücretsiz yedek parça sağlanması
3. Garanti süresi dolduğunda devam bakım için düşük ücret
4. İstediğiniz zaman özel mühendis desteği
5. Son kullanıcılara ücretsiz eğitim sağlayabiliriz


Aşağıdaki ayrıntıları ile soruşturma almak için bekliyorum:


1. Kaldırma kapasitesi
2. Açıklık (merkezden raylı merkez)
3. Gerekli kaldırma yüksekliği (kancadan zemine)
4. vinç seyahat uzunluğu
5. Vinç tarafından nelerin kaldırılacağı
6. vinç ve vinç hareket hızı (m / dak)
7. Ray uzunluğu ve yüksekliği.
8. Kaldırma ve seyahat için tek hız veya çift hız?
9. Sürücü kabini kontrolü veya askı kontrolü?
10. günde kaç saat çalışır?
11. Güç kaynağı: 380V, 50Hz, 3 faz veya diğerleri?
