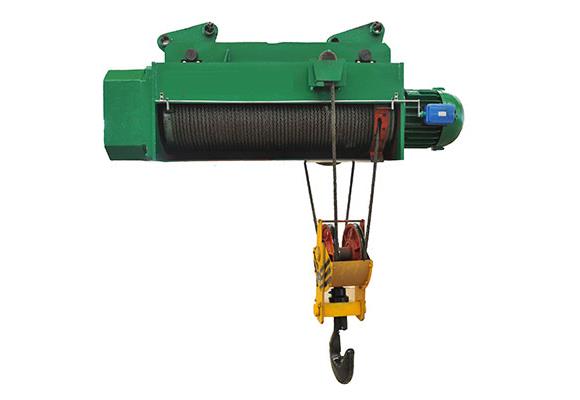

Halatlı Elektrikli Vinç

Halatlı Elektrikli Vinç

Açıklama

CD tipi Elektrikli Halatlı Vinç, küçük ebatlı bir kaldırma ekipmanıdır. Her türlü malzemeyi kaldırmak için portal vinç, havai vinç, pergel vinç ve diğer özel vinç gibi her türlü vinç üzerine monte edilebilir. Küçük bir değişiklikle, Ayrıca bir vinç olarak da kullanılabilir. Dahası, el kumandasıyla farklı yüksekliklerde kolayca monte edilebilir.

Bir tür genel kaldırma ekipmanı olarak, model CD1 / MD1 elektrikli güvenli operasyon sağlamak için Üst / Alt limit koruyucusu ile donatılmıştır.Bu yaygın olarak fabrikada, elleçleme, demiryolu kaldırım sitesi, mal istasyonu ve depoda malzeme taşıma ve kargo taşımada kullanılır Bu, çalışma verimliliğini arttırmak ve çalışma koşullarını iyileştirmek için iyi bir performans kaldırma mekanizmasıdır.

Küçük boyutlu bir kaldırma ekipmanı olarak, kompakt yapısı, hafifliği, küçük hacmi, Uluslararası Boyutları, kullanımı kolay vb. Avantajlara sahiptir. Redüktör, uzun ömür ve yüksek mekanik verime sahip sert diş yüzeyi sürüş tasarımını benimser. Motor, üst ve alt iki yönlü güvenlik sınırı cihazı ile konik rotor fren motoru benimser.

Sadece bir adet CD Elektrikli Tel Halatlı Kaldırma Kaldırma Hızı vardır; daha hassas montaj için MD1 Elektrikli Halatlı Vinç, hızlı ve yavaş iki çeşit kaldırma hızına sahiptir.

CD tipi Elektrikli Halatlı Vinç, normal bir uygulamayı karşılayabilen sadece bir normal hıza sahiptir, MD tipi Elektrikli Halatlı Vinç ise iki hıza sahiptir: normal hız ve düşük hız.

MD tipi düşük hızda olduğunda, hassas yükleme ve boşaltma, kum kutusunun höyüğü, makine aletlerinin bakımı vb. Yapabilir. Bu model MD Elektrikli Halatlı Vinç, model CD'den daha yaygın olarak kullanılır.

Özellikler

Rulman

Makara yüksek kaliteli dikişsiz borudan yapılmıştır ve spline üzerinden güç iletmektedir. Onun durumu kaynaklı çelik levhadan yapılmıştır. Bu, kaldırıcının temel parçasıdır.

kanca

Kanca, itme bilyalı rulman ile kasnak tertibatına takılır ve bağlanır, böylece kanca serbestçe dönebilir.

5tondan fazla kaldırma kapasitesi tek kasnak tipinde değildir ve 10ton'un üstünde çift kasnak tarzıdır.

Tel halat

1770 Mpa çekme dayanımı, iyi güvenlik performansı ve uzun servis ömrü ile yüksek mukavemetli tel halat benimser.

Ip kılavuzu

Standart halat kılavuzu, Q235b çeliğinden yapılmıştır.

Kaldırma motoru

Kesintisiz çalışma süresi boyunca, sık sık doğrudan harekete uyum sağlamak için büyük çekiş gücü olan kaldırma motoru kullanılır.

MD1 ZDS tarzı çift hızlı motor ile donatılmış iken CD1 model tel halat elektrikli vinç, ZD tarzı tek hızlı motor ile donatılmıştır.

Olağan hız ve düşük hız arasındaki fark 10: 1'dir.

redüktör

Dişli ve eksenler alaşımlı çelik veya nitelikli karbon çelikten yapılmıştır. Tüm redüktörler 3 seviyeli konik dişliyi kullanır. Güvenilirlik ve hizmet ömrünü sağlamak için uygun ısıl işlem yapılır. Son olarak, kutu gövdesi ve kutu kapağı dökme demirden yapılmıştır. Her ikisi de iyi sallamak ve sıkı bir şekilde mühürlenir.

Elektrikli ekipman

Elektrik mekanizması elektrik kontrol kutusu, sınırlayıcı, düğme anahtarı, bağlantı teli vb oluşur.

Düğme anahtarındaki işaretli yöne göre, düğmeye doğru şekilde basın ve kaldırma çubuğunu kontrol kutusundaki rölenin açık ve kapalı kısmından kontrol edin. Çalışma gerilimi genellikle 36V'dir.

Emniyet koruması

* Doğru dişli tahrik sınırlayıcısı, motoru durduracak şekilde üst veya alt sınıra hareket ederse, güç devresini güvenilir şekilde kesebilen üst ve alt sınır olarak kullanılır.

* Aşırı yük koruyucu: elektrikli tel halatlı kaldırma sistemi elektronik aşırı yük koruyucusunu kullanmakta, böylece toplam kaldırma ağırlığı nominal kaldırma ağırlığını aşmayacaktır; çelik halatın çekme kuvveti nominal kapasitenin% 105'inden fazlaysa, aşırı yük koruyucu cihaz otomatik olarak kaldırma döngüsünü keser.

* Acil stop koruması

* Kaldırma motorunun aşırı ısı koruması

* Aşırı akım koruması

* Faz koruması

* Voltaj alt koruması

Kontrol yolu

Sarkık hat kontrolü

İnsan için a.36V kontrol voltajı güvenliği.

kontrol etmek için Ekstra, ekstra sürücü gerekli, vinç seyahat takip

güvenlik durdurmak için acil ile c.Double adım düğmesi

d. Arabası altında asılı elektrikli araba ile bağlantılı

e.Protection sınıfı IP54 IP55

f.Operasyon ömrü 500.000'den az değil

Uzaktan kumanda

a.Taiwan Yuding veya dünyaca ünlü marka,

İnsan için b.24V kontrol voltajı güvenliği.

uzak mesafe: 100 metreden daha az değil,

d.Daha fazla serbest olarak çalışmak için kontrol etmek, ilave bir sürücü gerekli değildir.

Binlerce bağlantı frekansı noktası, birbiriyle etkileşimsiz

f.İki kez acil stop butonu veya joystick istasyonu.

g.Protection sınıfı IP54 IP55

h.İş hayat: 500.000'den az değil

Tasarım standartları

a. GB3811 GB6067 JB / T9008.1 ~ 9008.2

Özellikler

Not: Kaldırma yüksekliği özelleştirilebilir, yani 6m, 9m, 20m

Not: Kaldırma yüksekliği özelleştirilebilir, yani 6m, 9m, 20m
