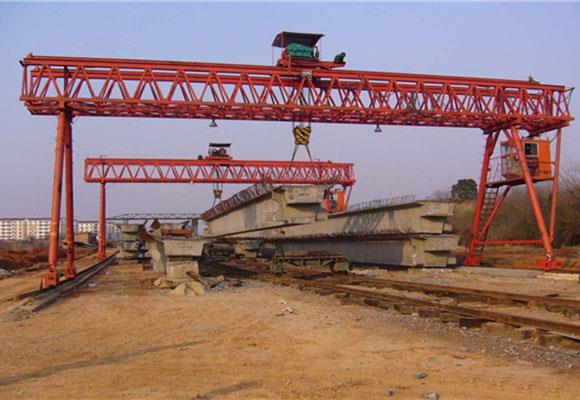

Mühendislik Portal Vinç
Açıklama
Mühendislik Portal vinç, işletme gereksinimleri ve yeraltı inşaatının çalışma koşullarına göre genel portal vinci temel alınarak geliştirilen özel bir portal vinçtir.
Mühendislik portal vinç, yengeç, kızak, tramvay, seyahat mekanizması, hidrolik devir mekanizması, kabin ve elektrikli ekipmanlardan oluşmaktadır.
Yengeçte hidrolik iş istasyonu ve cüruf çevirme kancası bulunan hidrolik bir devir mekanizması bulunur.
Taşıyıcı-kirişin ortasındaki, ortak eşyaları kaldırmak için kullanılan bir kancadır.
Tramvay seyahat mekanizması 8 tekerlekli 4 çekerdir. Arabayla sabitlenen motor, tekerlekleri dikey hız düşürücü ile tahrik eder. Rüzgar geçirmez ray kelepçesi bulunmaktadır. Vinç normal çalışma durumunda iken raydan ayrılır ve vinç çalışmayı durdurduğunda, operatör vinçin kaymasını önlemek için rayları yakalamak için kelepçeyi indirir.
Toprak boşaltma yönü şantiyeye bağlıdır.
Özellikler
1. Makul yapı ve olumlu performans.
2. Pürüzsüz başlangıç ve durma.
3. Güvenli ve güvenilir seyahat, uzun ömürlü.
4. Düşük gürültü, iyi görüşlü emtia kabini.
5. Kolay kurulum ve uygun bakım.
6. Parçalar ve bileşenler için mükemmel eşanlamlılık.
7. Vinç tahriki: IP54 veya IP44, seviye F yalıtımı.
Şartname
Kapasite | T | 40 | ||
karış | m | 20 | 30 | 40 |
Ağırlık kaldırmak | m | 9 | ||
Kaldırma hızı | m / dak | 1 | ||
Arabası sürüş hızı | m / dak | 10 | ||
Vinç seyahat hızı | m / dak | 14 | ||
Maks. Tekerlek yükü | KN | 175 | 190 | 220 |
Tren tavsiye | model | 43kg / m | ||
Toplam motor gücü | kw | 22.8 | 26 | |
Ana boyut (mm) | Açıklık (m) | 20 | 30 | 40 |
Vinç tabanı mesafesi | W | 6000 | ||
Vinç genişliği | B | 8286 | ||
Kanca sol sınırlama | S1 | 1500 | ||
Kanca sağ sınırlama | S2 | 1500/2000 | ||
| Kapasite | T | 60 | ||
karış | m | 20 | 30 | 40 |
Ağırlık kaldırmak | m | 9 | ||
Kaldırma hızı | m / dak | 0.95 | ||
Arabası sürüş hızı | m / dak | 10 | ||
Vinç seyahat hızı | m / dak | 15 | ||
Maks. Tekerlek yükü | KN | 240 | 260 | 280 |
Tren tavsiye | model | 43kg / m | ||
Toplam motor gücü | kw | 30 | ||
Ana boyut (mm) | Açıklık (m) | 20 | 30 | 40 |
Vinç tabanı mesafesi | W | 6000 | ||
Vinç genişliği | B | 8286 | ||
Kanca sol sınırlama | S1 | 2000 | ||
Kanca sağ sınırlama | S2 | 1500/2000 | ||
| Kapasite | T | 80 | |
karış | m | 20 | 30 |
Ağırlık kaldırmak | m | 9 | |
Kaldırma hızı | m / dak | 0.8 | |
Arabası sürüş hızı | m / dak | 10 | |
Vinç seyahat hızı | m / dak | 15 | |
Maks. Tekerlek yükü | KN | 290 | 305 |
Tren tavsiye | model | 43kg / m | |
Toplam motor gücü | kw | 31,4 | |
Ana boyut (mm) | Açıklık (m) | 20 | 30 |
Vinç tabanı mesafesi | W | 6000 | |
Vinç genişliği | B | 8286 | |
Kapasite | T | 100 | |
karış | m | 20 | 30 |
Ağırlık kaldırmak | m | 12 | |
Kaldırma hızı | m / dak | 0.8 | |
Arabası sürüş hızı | m / dak | 10.5 | |
Vinç seyahat hızı | m / dak | 13 | |
Maks. Tekerlek yükü | KN | 190 | 205 |
Tren tavsiye | model | 43kg / m | |
Toplam motor gücü | kw | 46.4 | |
Ana boyut (mm) | Açıklık (m) | 20 | 30 |
Vinç tabanı mesafesi | W | 12876 | |
Vinç genişliği | B | 7500 | |
Kanca sol sınırlama | S1 | 2000 | |
Kanca sağ sınırlama | S2 | 2000 | |
